1 主要乳品廠生產工藝用純水處理項目
設備清單
| 序號 | 設 備 名 稱 | 型 號 或 規 格 | 單位 | 數量 | 備注 |
| 一 | 預處理系統 | ||||
| 1 | 原水箱 | 有效容積大于20m3 | 臺 | 1 | 業主方配套 |
| 2 | 原水泵 | ZS50-32-200/3.0，Q=15m3/h，H=31m，N=3.0kW，304SS | 臺 | 2 | 南方特種泵業或等同 |
| 附件：壓力表 | 0-6bar | 臺 | 2 | 國產名優 | |
| 3 | 多介質過濾器 | Ф1500，材質: 304SS | 臺 | 2 | 博泰達 |
| 進水電動蝶閥 | DN65 | 臺 | 2 | 國產名優 | |
| 產水電動蝶閥 | DN65 | 臺 | 2 | 國產名優 | |
| 反洗電動蝶閥 | DN100 | 臺 | 2 | 國產名優 | |
| 反排電動蝶閥 | DN100 | 臺 | 2 | 國產名優 | |
| 正排電動蝶閥 | DN50 | 臺 | 2 | 國產名優 | |
| 進氣手動蝶閥 | DN40 | 臺 | 2 | 國產名優 | |
| 排氣電動蝶閥 | DN40 | 臺 | 2 | 國產名優 | |
| 附件：壓力表 | 0-6bar | 臺 | 4 | 國產名優 | |
| 4 | 活性碳過濾器 | Ф1500 材質: 304SS | 臺 | 2 | 博泰達 |
| 進水電動蝶閥 | DN65 | 臺 | 2 | 國產名優 | |
| 產水電動蝶閥 | DN65 | 臺 | 2 | 國產名優 | |
| 反洗電動蝶閥 | DN100 | 臺 | 2 | 國產名優 | |
| 反排電動蝶閥 | DN100 | 臺 | 2 | 國產名優 | |
| 正排電動蝶閥 | DN50 | 臺 | 2 | 國產名優 | |
| 排氣電動蝶閥 | DN40 | 臺 | 2 | 國產名優 | |
| 附件：壓力表 | 0-6bar | 臺 | 4 | 上儀四廠 | |
| 5 | 反洗水泵 | ZS80-65-125/7.5，Q=100m3/h，H=18m，N=7.5kW，304SS | 臺 | 1 | 南方特種泵業或等同 |
| 附件：壓力表 | 0-6bar | 臺 | 1 | 上儀四廠 | |
| 6 | 反洗（濃水）水箱 | PT-10000L，PE | 臺 | 1 | 國產 |
| 二 | 反滲透系統 | ||||
| 1 | 阻垢劑加藥設備 | 套 | 1 | 博泰達 | |
| 1.1 | 計量箱 | MC-200L，PE，含液位開關 | 臺 | 1 | 國產 |
| 1.2 | 計量泵 | AKS600，Q=7L/H，H=80m N= 20W | 臺 | 1 | SEKO |
| 2 | 5µs保安過濾器 | Ф300×H1300，材質: 304SS | 臺 | 1 | 博泰達 |
| 附件：濾芯 | F65´1000 PP | 根 | 9 | 國產名優 | |
| 壓力表 | 0-6bar | 臺 | 2 | ||
| 3 | 一級高壓泵 | CDMF15-15，Q=15m3/h，H=178m，N=15kw | 臺 | 1 | 南方特種泵業或等同 |
| 附件：壓力表 | 0-2.5bar | 臺 | 1 | ||
| 出口慢開閥 | DN50 | 臺 | 1 | 國產名優 | |
| 進出口高低壓力開關 | 0-0.05MPa/0-2.5MPa | 合資 | |||
| 4 | 一級反滲透裝置 | 出力12.5m3/h，回收率75% | 套 | 1 | 博泰達 |
| 反滲透膜元件 | BW30-400 | 支 | 15 | DOW或等同 | |
| 反滲透壓力容器 | 300PSI 裝5支膜的壓力容器 2：1 排列 |
根 | 3 | Winder | |
| 附件：壓力表 | 0-25bar | 臺 | 3 | ||
| 0-6bar | 臺 | 1 | |||
| 產水電導率表 （就地顯示） |
0-100μs/cm ，就地顯示 | 臺 | 1 | 科瑞達 | |
| 進水電導率表 （就地顯示） |
0-2000μs/cm ，就地顯示 | 臺 | 1 | 科瑞達 | |
| 濃水浮子流量計 | DN25 0-5m3/h | 臺 | 1 | 國產 | |
| 產水浮子流量計 | DN40 0-18m3/h | 臺 | 1 | 國產 | |
| 4.1 | 本體電動閥門 | ||||
| 爆破膜 | 爆破壓力0.2MPa ，DN50 | 臺 | 1 | ||
| RO濃水排放閥 | DN25 | 臺 | 1 | ||
| 不合格產水排放閥 | DN40 | 臺 | 1 | ||
| 4.2 | 反滲透支架 | 不銹鋼 | 臺 | 1 | 博泰達 |
| 4.3 | 配套管道閥門 | 不銹鋼 | 套 | 1 | |
| 5 | 二級高壓泵 | CDMF10-20，Q=12.5m3/h，H=155m，N=7.5kw | 臺 | 1 | 南方特種泵業或等同 |
| 附件：壓力表 | 0-2.5bar | 臺 | 1 | ||
| 出口慢開閥 | DN50 | 臺 | 1 | 國產名優 | |
| 進出口高低壓力開關 | 0-0.05MPa/0-2.5MPa | 合資 | |||
| 6 | 二級反滲透裝置 | 出力10m3/h，回收率80% | 套 | 1 | 博泰達 |
| 反滲透膜元件 | BW30-400 | 支 | 12 | DOW或等同 | |
| 反滲透壓力容器 | 300PSI 裝4支膜的壓力容器 2：1 排列 |
根 | 3 | Winder | |
| 附件：壓力表 | 0-25bar | 臺 | 3 | ||
| 0-6bar | 臺 | 1 | |||
| 產水電導率表 （就地顯示） |
0-100μs/cm ，就地顯示 | 臺 | 1 | 科瑞達 | |
| 進水電導率表 （就地顯示） |
0-2000μs/cm ，就地顯示 | 臺 | 1 | 科瑞達 | |
| 濃水浮子流量計 | DN25 0-5m3/h | 臺 | 1 | 國產 | |
| 產水浮子流量計 | DN40 0-18m3/h | 臺 | 1 | 國產 | |
| 6.1 | 本體電動閥門 | ||||
| 爆破膜 | 爆破壓力0.2MPa ，DN50 | 臺 | 1 | ||
| RO濃水排放閥 | DN25 | 臺 | 1 | ||
| 不合格產水排放閥 | DN40 | 臺 | 1 | ||
| 6.2 | 反滲透支架 | 不銹鋼 | 臺 | 1 | 博泰達 |
| 6.3 | 配套管道閥門 | 不銹鋼 | 套 | 1 | |
| 7 | 反滲透化學清洗設備 | 套 | 1 | 博泰達 | |
| 清洗水箱 | PT-1000L，PE | 臺 | 1 | 國產 | |
| 清洗水泵 | ZS50-32-200/3.0，Q=15m3/h，H=31m，N=3.0kW，304SS | 臺 | 1 | 南方特種泵業或等同 | |
| 附件：壓力表 | 0-6bar | 臺 | 1 | ||
| 8 | 中間水箱 | PT5000L，PE | 臺 | 1 | 國產 |
| 9 | NaOH加藥裝置 | ||||
| 9.1 | 計量箱 | MC-200L，PE，含液位開關 | 臺 | 1 | 國產 |
| 9.2 | 計量泵 | AKS600，Q=7L/H，H=80m N= 20W | 臺 | 1 | SEKO |
| 三 | 終端處理系統 | ||||
| 1 | 無菌水箱 | V=10m3，SS304配呼吸器 | 臺 | 1 | 博泰達 |
| 2 | 純水泵 | ZS50-32-200/3.0，Q=10m3/h，H=33m，N=3.0kW，304SS | 臺 | 2 | 南方特種泵業或等同 |
| 3 | 紫外線殺菌 | Q=10m3/h，波長240-280nm | 臺 | 1 | 國產 |
| 4 | 終端過濾器 | Q=10m3/h，0.22μm | 臺 | 1 | 博泰達 |
| 四 | 電氣系統 | ||||
| 1 | 電氣控制系統 | ||||
| 1.1 | 集中控制柜（手動/自動） | 2200*800*600 全手動/自動PLC控制，含主回路、控制回路元器件 | 個 | 1 | 博泰達 |
| 1.2 | RO 就地儀表盤 | 500*600*250 | 個 | 1 | 博泰達 |
| 1.3 | 過濾器就地控制柜 | 個 | 1 | 博泰達 | |
| 2 | 電纜 | ||||
| 2.1 | 控制電纜 | 批 | 1 | 國產 | |
| 2.2 | 動力電纜 | 批 | 1 | 國產 | |
| 2.3 | 電纜橋架 | 批 | 1 | 國產 | |
| 五 | 其他 | ||||
| 1 | 管道閥門 | ||||
| UPVC | 批 | 1 | 南藝 | ||
| SS304 | 批 | 1 | 國產 | ||
| 2 | 填料 | ||||
| 石英砂 | 噸 | 6.18 | 國產 | ||
| 無煙煤 | 噸 | 1.35 | 國產 | ||
| 活性炭 | 噸 | 2.38 | 國產 |

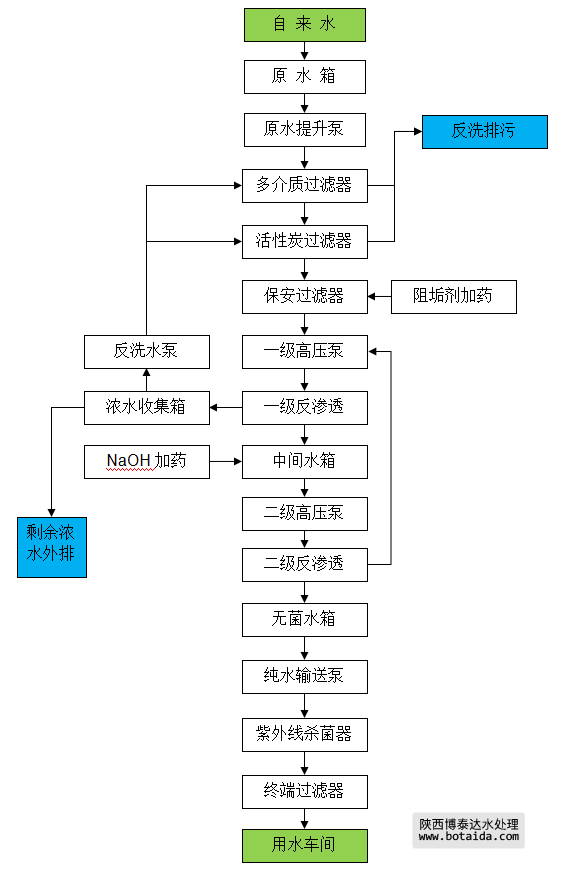

工藝流程框圖如下：
1.1 公用工程條件和化學品消耗
1.1.1 公用工程條件
（1） 電力消耗380V/220V±10%，三相，50Hz，最大裝機容量43.82KVA，最大運行功率40.76KVA。
主要設備用電負荷表
| 序號 | 設備名稱 | 數量 | 使用 | 單臺功率 | 總用功率 | 總裝功率 | 工作性質 |
| 1 | 原水泵 | 2 | 1 | 3.0 | 3.0 | 6.0 | 連續 |
| 2 | 反洗水泵 | 1 | 1 | 7.5 | 7.5 | 7.5 | 間斷 |
| 3 | 阻垢劑加藥泵 | 2 | 1 | 0.03 | 0.03 | 0.06 | 連續 |
| 4 | 1級RO高壓泵 | 1 | 1 | 15 | 15 | 15 | 連續 |
| 5 | 2級RO高壓泵 | 1 | 1 | 7.5 | 7.5 | 7.5 | 連續 |
| 6 | RO清洗泵 | 1 | 1 | 3 | 3 | 3 | 間斷 |
| 7 | 純水泵 | 2 | 1 | 3 | 3 | 3 | 連續 |
| 8 | 紫外線殺菌器 | 1 | 1 | 0.2 | 0.2 | 0.2 | 連續 |
| 9 | NaOH加藥泵 | 2 | 1 | 0.03 | 0.03 | 0.06 | 連續 |
| 10 | 控制系統 | 1 | 1 | 1.5 | 1.5 | 1.5 | 連續 |
| 11 | 小計 | 40.76 | 43.82 |
（2） 原水取水量
自來水需用量：15m3/h。
（3） 壓縮空氣
壓力0.1-0.15MPa無油潔凈氣源；（用于過濾器維護氣洗）
（4） 反滲透濃水排放
反滲透濃水排濃量：4.17m3/h。
1.1.2 化學品消耗
| 序號 | 名稱 | 型號 | 外觀形態 | 標準 | 有效成分 | 備注 |
| 1 | 阻垢劑 | Flocon260 | 淡黃色液體 | 美國 | 100% | 一級反滲透前投加3.0ppm |
| 2 | 片堿 | NaOH | 片狀固體 | 國標 | >96% | |
| 3 |
2 執行標準
2.1 設計原則
(1)因設備布置在潮濕的場所，設備容器及管道、連接件等必須具有良好的防腐能力。(2)設備技術是先進的、可靠的。
(3)系統具備連續運轉能力。
(4)純水處理系統采用不銹鋼管；加藥系統管道用不銹鋼管或UPVC管道。
2.2 設計標準
(1)壓力容器：GB(2)低壓水箱：ISO， GB
(3)水泵：ISO標準、GB
(4)管件、管、法蘭及閥門采用英制
(5)采用國家法制計量單位標稱。進口設備標稱必須有中文注釋。
2.3 規程及規范
（1）JB/T2932-1999《水處理設備制造技術條件》（2）GB150-1998《鋼制壓力容器》
（3）電氣設備應滿足GB7251-87《低壓成套開關設備》國家標準，控制箱的防護等級應按GB4942.2-85《低壓電器外殼防護等級》的規定標明, 控制箱的防護等級不低于主設備的防護等級。
（4）GB 755-2000 《旋轉電機 額定和性能》
（5）DL/T5137-2001《電測量及電能計量裝置設計技術規程》
